伺服电机电缆

时间：2020/11/07　点击量：74

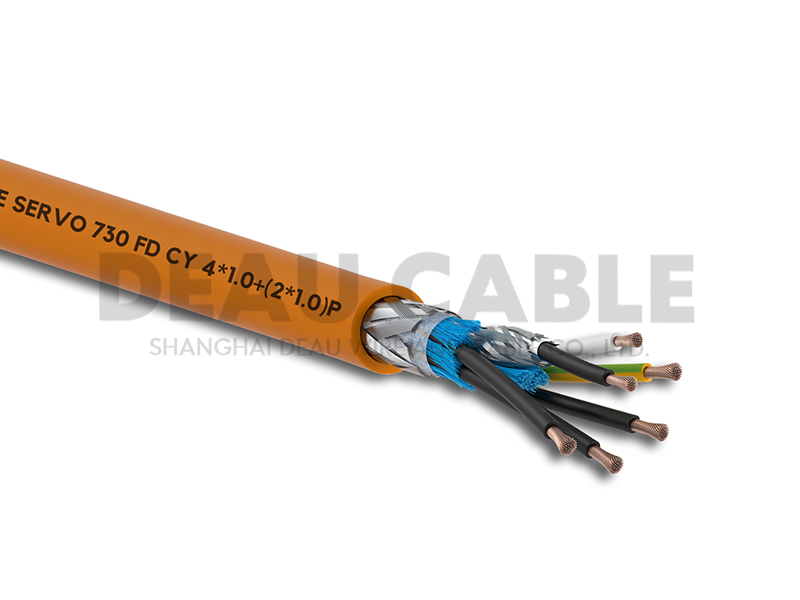

SERVO 730 FD CY 移动安装伺服屏蔽电缆

产品结构

导线： 导体为多股超细精绞无氧铜丝，符合CDE0295CLASS 6标准

绝缘： PVC/D型聚氯乙烯绝缘符合GB5023.1与GB/T8815，TPE

芯线结构: 成对的屏蔽控制和电源双绞线防扭结分层

颜色代码: 绝缘线芯的识别应参符合GB/T5023.1中要求之4.2， 选用颜色识别或数字识别,若带有黄绿组合色分布在线芯最外层

屏蔽: 镀锡丝铜网编织屏蔽

护套: PVC/ST9聚氯乙烯护套，TPE,PUR

应用标准: GB5023.7 、 60227 IEC 75、 HD21.13

技术参数

额定电压： U0 / U 300 / 500V

测试电压： 绝缘厚度≤0.6:1500V, ＞0.6MM的:2000V  成品测试:2000V

最小弯曲半径

固定敷设：6×D (电缆外径)

移动安装：12×D(电缆外径)

使用温度

固定敷设：-40℃至+105℃

移动安装：-25℃至+105℃

耐油测试： 符合IEC60332-1-2+EN60332-1-2

阻燃测试： 通过GB18380.12试验

特性与符合性

移动特性:敷设行程: 80m,加速度60m/S2,移动速度10m/S 弯曲寿命： 30次/分钟,＞500万次

特性： 可根据客户要求定做彩色线芯或编码线芯。机械性能良好、 高度柔软。 弯曲寿命比普通安装线要长， 但不作为有强力牵引的拖链电缆使用。 用于拖链时设计使用寿命为500万次的循环弯曲。

产品具有防水、 防油、 耐寒、 阻燃等特点。 屏蔽电缆用于有中等水平电磁干扰场合。

符合认证: CE

典型应用

高柔性拖链电缆应用于带伺服驱动的智能工业,例如自动化技术,机器制造,工业机器人和工厂得构造,动力设备,控制和制造工程,处理系统,汽车制造工厂 ,木材加工中心线路,符合DESINA的彩色编码。
